Изготовление пуансоны и матрицы по чертежпм заказчика.
Пуансон матрицы изготовливает завод Спектр. Инструмент НВ5223, НГ5223, Н5222, Н5222А,
Пуансон матрицы изготовливает завод Спектр. Инструмент НВ5223, НГ5223, Н5222, Н5222А, НВ5221, НВ5221Б, НВ5222, НБ5224, Gеkа

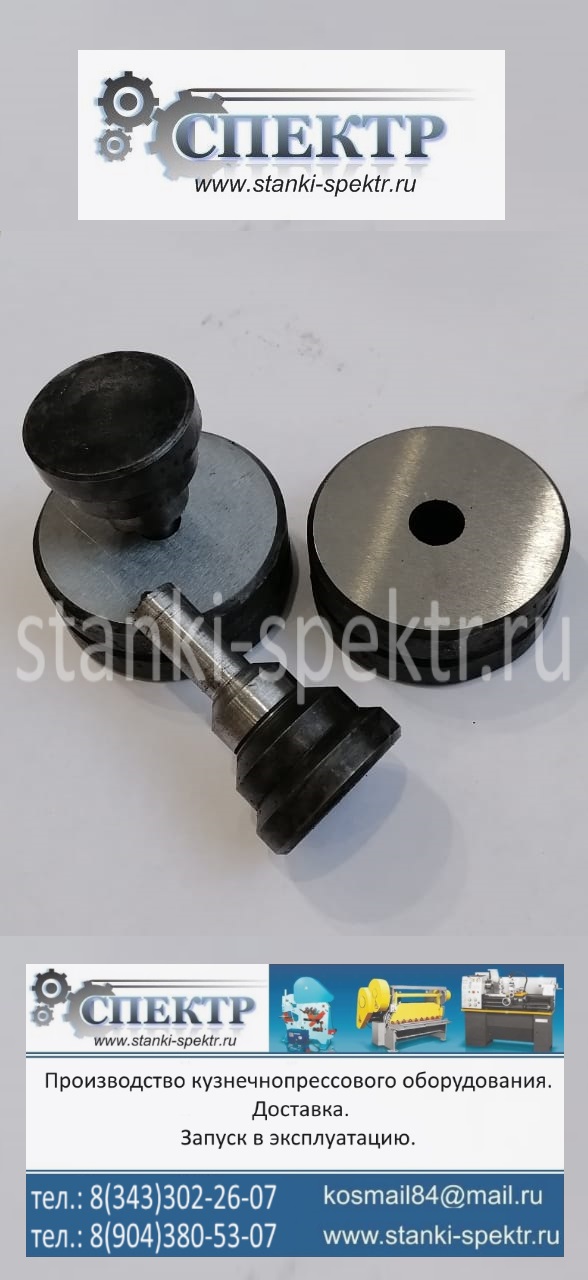

Описание пуансон матрицы изготавливаемых заводом Спектр:
Пуансон и матрица – это основной рабочий инструмент дыропробивного пресса комбинированных пресс-ножниц НВ5223, НГ5223, Н5222, Н5222А, НВ5221, НВ5221Б, НВ5222, НБ5224, Gеkа, образующий сменную пару для операции пробивки отверстий в металле. Пуансон (верхняя, подвижная часть) и матрица (нижняя, неподвижная часть) работают в жесткой спарке, где пуансон входит в отверстие матрицы, подобно пробойнику, вырезая из заготовки деталь требуемой формы.
Подробное описание о инструменте изготавливаемым заводом Спектр:
Назначение и принцип работы:
• Назначение: Пробивка круглых отверстий диаметром до 30 мм в листовом, полосовом и фасонном прокате толщиной до 16 мм.
• Принцип работы: Инструмент устанавливается в ползун пресса (пуансон) и на его стол (матрица). При ходе ползуна вниз пуансон с усилием давит на заготовку, лежащую на матрице, и продавливает ее, проходя в зазор матрицы. В результате в заготовке образуется отверстие, а отход (вырубленная часть материала) выталкивается через отверстие матрицы.
Ключевые особенности и преимущества:
• Высокая точность и чистота реза: Качественная пара пуансон-матрица обеспечивает чистые кромки отверстия без заусенцев и значительной деформации материала.
• Сменная конструкция: Позволяют быстро заменять инструмент для пробивки отверстий разных диаметров или при износе.
• Критическая важность зазора: Качество пробивки и стойкость инструмента напрямую зависят от правильной установки равномерного зазора между пуансоном и матрицей. Величина зазора регулируется в зависимости от толщины и марки пробиваемого материала.
• Надежность инструмента завод Спектр закладывает из высокопрочных инструментальных сталей, закаленных до высокой твердости, что обеспечивает длительный срок службы даже при интенсивных нагрузках.
Установка и регулировка (согласно Руководству пресс-ножниц комбинированных НВ5223, НГ5223, Н5222, Н5222А, НВ5221, НВ5221Б, НВ5222, НБ5224, ):
1. Крепление: Пуансон закрепляется в нижней части ползуна дыропробивного пресса, а матрица – в корпусе матрицедержателя на столе пресса.
2. Центрирование: Для точной установки используется механизм центрирования. С его помощью пуансон опускается в отверстие матрицы, а корпус матрицедержателя выставляется для обеспечения равномерного зазора по всей окружности.
3. Регулировка зазора: После центрирования корпус матрицедержателя жестко фиксируется на станине. Правильно установленный зазор является обязательным условием для предотвращения заклинивания инструмента, преждевременного износа и получения бракованных деталей.
Область применения:
Инструмент используется на машиностроительных и ремонтных предприятиях для создания монтажных и технологических отверстий в металлических заготовках в условиях серийного производства.
Ключевые слова для поиска:
Пуансон и матрица для НВ5223, НГ5223, Н5222, Н5222А, НВ5221, НВ5221Б, НВ5222, НБ5224, инструмент для дыропробивного пресса, пуансон матрицы описание, оснастка для пробивки отверстий, пуансон НГ5222, матрица НГ5222, сменный инструмент пресс-ножниц, пробивка отверстий до 30 мм.опис

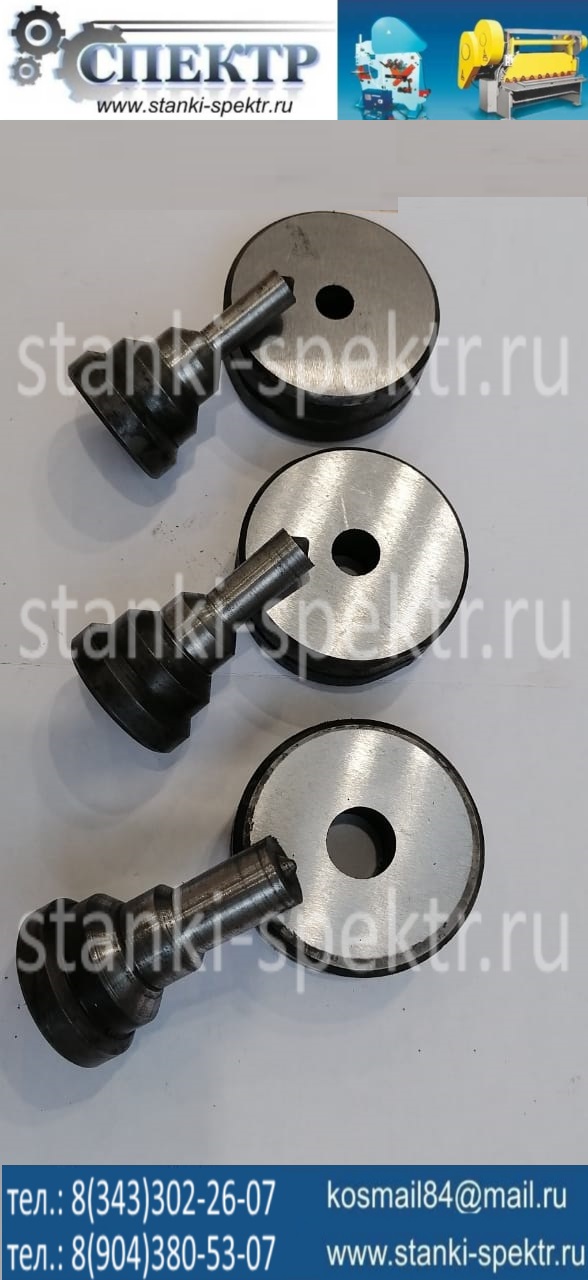

Завод спектр размеры пуансон матрицы в наличии и под заказ: диаметр отверстия 6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32
